QUE ES UN COLORÍMETRO
Muchas personas dicen, déjame ese aparato para calibrar el monitor, pero que es realmente ese instrumento que utilizamos para calibrar nuestros monitores, ¿sabemos realmente como funciona y que limitaciones o que características poseen? En el siguiente articulo os mostrare como funciona realmente un Colorímetro, sus especificaciones y los tipos de calibraciones en este caso de Monitor.
Partimos de la base que para obtener unos buenos resultados en el tratamiento de imágenes debemos tener un equipo (monitor) Calibrado y Perfilado para que todos aquellos profesionales que intervienen en su proceso observen una imagen con los mismos colores, para ello nos basaremos en la Norma ISO 3664:2009 que establece las características de visualización de un monitor según su entorno y su finalidad.
Para obtener una calibración optima se debe hacer uso de un Espectrofotómetro o en su defecto un Colorímetro que son aquello equipos que nos permite realizar una medición de la luz que emite nuestros monitores, con un Software adecuado podremos comparar estas emisiones con una base de datos predefinida y modificar los "colores base" de nuestros monitores para que cumpla los estándares de calidad de la norma ISO 3664:2009.
COLORIMETRO
Un colorímetro es una herramienta que realiza una medición colorimétrica de un emisor de luz (monitor) y lo transforma en valores colorimétricos ya sean RGB o CIELab, junto a un software permite realizar un Perfilado del monitor. Estos equipos están limitados exclusivamente a realizar el Perfilado y Calibrado de monitores ya que solo realizan mediciones en los colores Rojo, Azul y Verde, son equipos de un tamaño muy reducido y su uso es muy simple así como su mantenimiento.
El funcionamiento de un Colorímetro es el siguiente:
Un emisor de luz (en nuestro caso un monitor) emite un haz de luz que incide en la lente de nuestro colorímetro, que converge los haces de luz en un punto.
El colorímetro dispone de 3 filtros en la gama RGB (Rojo, Verde y Azul) ya que todos los monitores trabajan con paneles RGB formados por LEDS de colores rojo, verde y azul (posteriormente se han agregado leds blancos que han ocasionados problemas con estos colorímetros), en cada medición el colorímetro pone de forma consecutiva cada uno de los filtros y realiza una medición (3 una por cada filtro).
La información filtrada por cada filtro de color ofrece al sensor una información colorimétrica por cada canal RGB y le permite interpretar cada color que emite el monitor.
Esta información es procesada por un Software que permitirá llevar a cabo el Perfilado del monitor (en otro Articulo explicaré, que cual es la diferencia entre un Calibrado y un Perfilado de monitor), el software realiza una interpretación de los colores mostrados y aplica unas matrices de modificación para crear unas LUTs (Look Up Table), consiste en modificar los parámetros RGB de entrada mediante unas matrices y algoritmos para ofrecer unos parámetros de salida modificados y acordes a la base de datos establecida previamente.
VENTAJAS Y DESVENTAJAS
El colorímetro es un equipo muy sencillo y rápido de utilizar, lo que permite realizar perfilados de monitor cada pocos periodos de tiempos y no resulta ser algo tedioso, y ofrece unos resultados óptimos para un uso de retoque digital o diseño. Realizando un correcto Calibrado y Perfilado de monitor se pueden obtener Δe76 = 1-1.2 ó Δe2000= 0.5-0.8, un calibrado óptimo deberá estar por debajo de Δe76 ≤ 3 en el 90% de los parches realizados.
No necesita de cuidados o mantenimiento salvo proteger la lente donde se realiza las mediciones y el software de perfilado es de un uso muy sencillo e intuitivo.
Pero no todo es perfecto y tiene cierta limitaciones que en mi opinión son muy importantes, y es que no se puede Calibrar el instrumento por lo que con el paso del tiempo se puede descalibrar y realizar Perfilados erróneos sin que el usuario pueda siquiera detectarlo (ya que dará una lectura correcta según su propia medicion) por el contrario un Espectrofotómetro realiza un calibrado del equipo con una placa de cerámica blanca antes de cada lectura por lo que siempre tiene un color de referencia para poder autocalibrarse.
Debido a que solo hace uso de 3 filtros estos se ven continuamente expuestos a las emisiones del monitor y con ello un deterioro muy prematuro lo que conllevará a mediciones y calibrados erróneos es por ello que su vida útil se limita a 2 años con un uso común e intensivo.

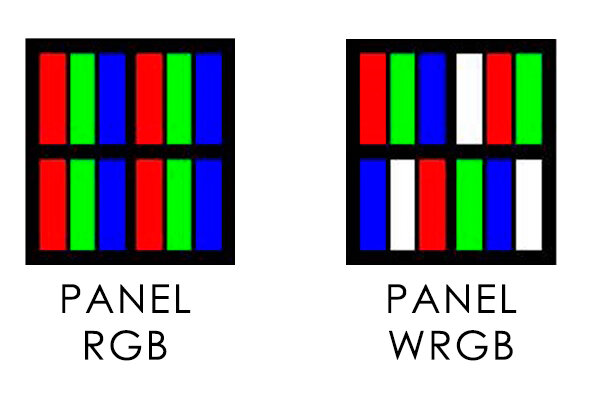

El colorímetro dispone de 3 filtros RGB para cada unos de los pixeles del monitor pero recientemente la tecnología de los paneles de los monitores han incluido un cuarto pixel en este caso puramente blanco, esto le confiere a los monitores un mayor nivel de luminosidad (medido en Nits) pero a su vez entra en conflicto con el colorímetro. Debido a que toda la información que recibe no es 100% de cada canal si no la suma de X% del canal Rojo y X% del canal Blanco, en las recientes versiones de estos colorímetros han mejorado esta interpretación mejorando su precisión pero no alcanza la calidad de un espectrofotómetro que lee todo el espectro de luz.
Al carecer de una fuente de luz propia solo puede Perfilar monitores y proyectores, queda exento de poder Perfilar impresoras y realizar mediciones de colorimetría en objetos físicos, así como mediciones de luz ( CTT, CRI, Metamerismo y Blanqueantes ópticos).
Los Colorimetros recomendados para su uso son los siguientes:
X-rite i1 Display Pro: https://amzn.to/2M2816N tiene un valor de 215€ actualmente tiene un obsequio por parte de Adobe de una suscripcion anual a Adobe Creative Cloud Photography, valorada en 141€.
Datacolor Spyder 5 Pro: https://amzn.to/2Vw2Wqm tiene un valor de 170€
En el próximo Articulo explicaremos que es un Espectrofotómetro, como funciona, y que acciones puede realizar, así como una comparativa con un Colorimetro.
Gracias por la lectura de estos Artículos y un saludo.
